Техническое задание на щит

Первое и самое пожалуй важное, это составление технического задания на электрощит, в котором описываются все необходимые функции, начиная от количества фаз, выделенной мощности и заканчивая защита от скачков напряжения, мастер-выключатель общего света, тип и характеристики устройств защитного отключения, и другой автоматики.

Возможно у вас возникнет вопрос – как составить техническое задание ведь сборка электрощита, для меня совсем не понятна?

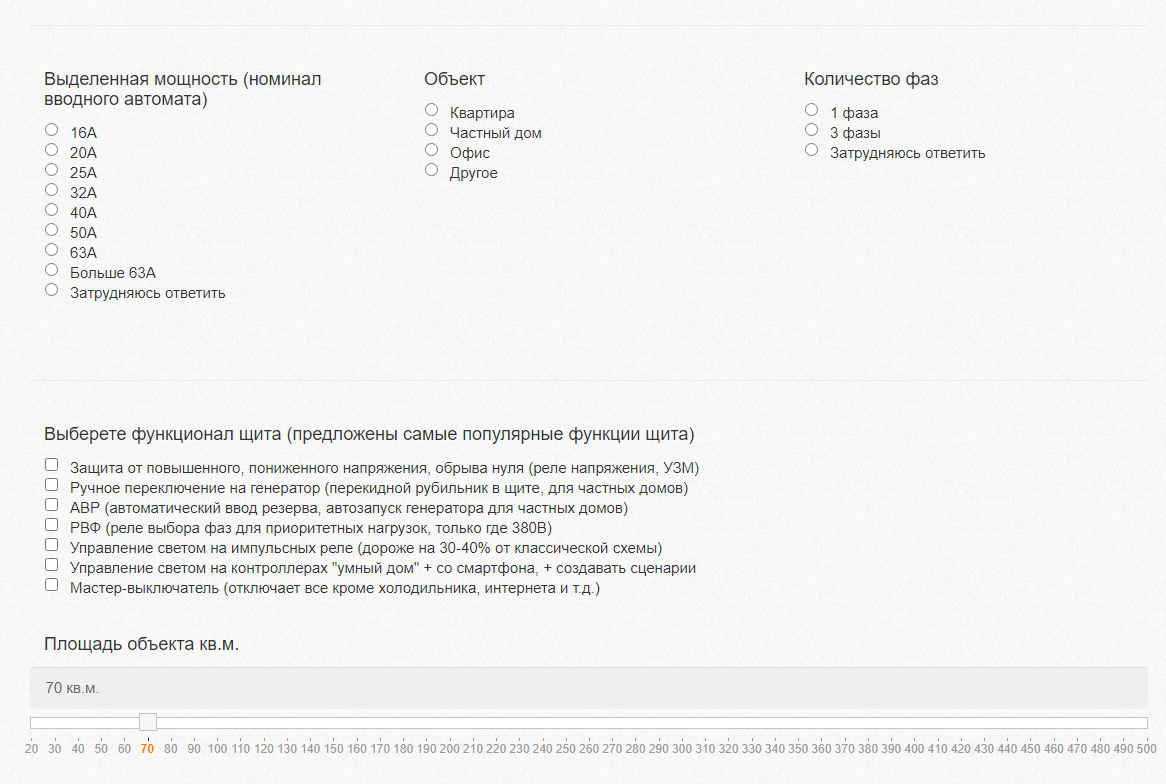

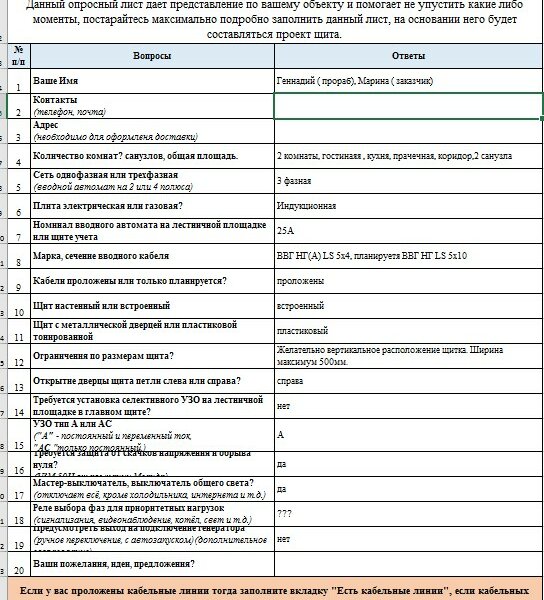

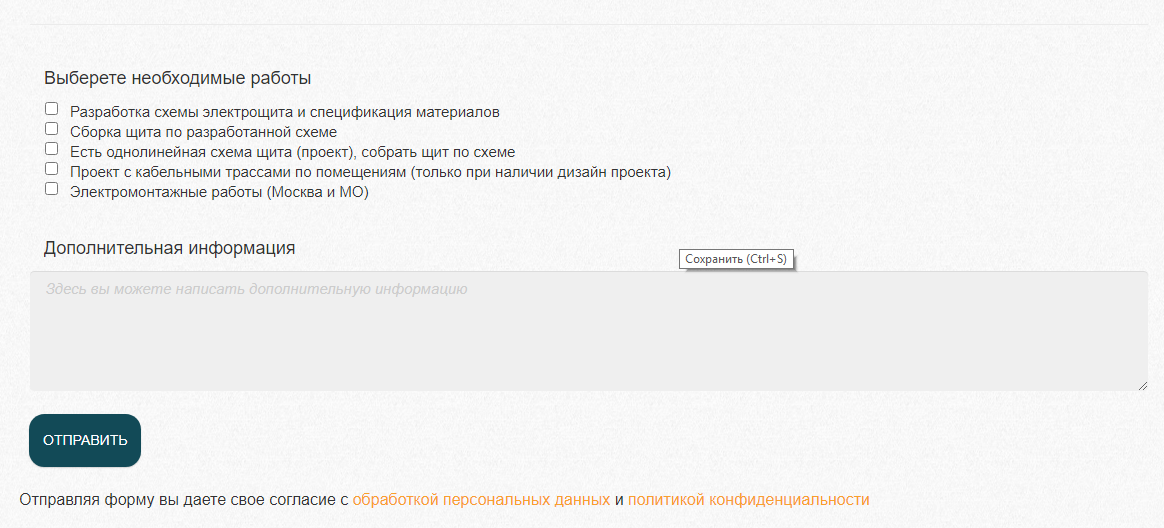

Для этого основываясь на многолетнем опыте специально разработана анкета-опросник, которая помогает в её заполнении, так как вы просо отвечаете на простые вопросы, и там где чего-то не понятно, можно спросить или в самом опроснике будет ссылка на развернутый ответ, той или иной функции.

Заполнить анкету

Группировка линий

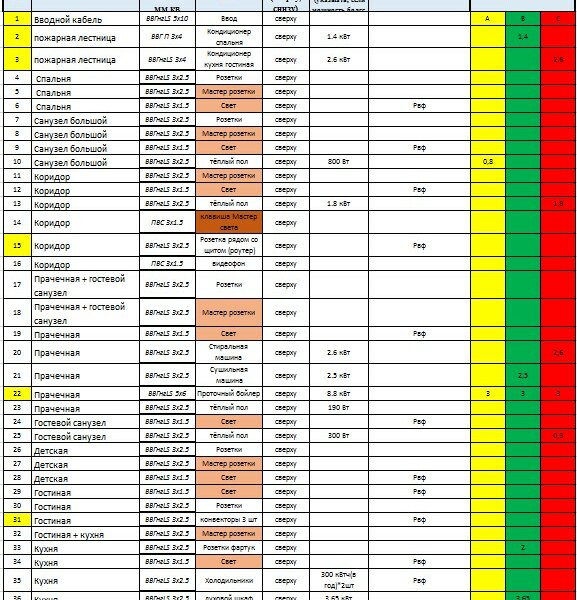

Второй этап, составление списка кабельных линий, по которым и будет проектироваться электрощит.

Список линий нужен для прокладки кабелей по квартире или дому, где указано марка и сечение кабеля.

Так же на данном этапе распределяются нагрузки по фазам, если в квартире или доме одна фаза, распределения делать никакого не нужно и можно сказать, что повезло.

А вот если 3 фазы, которые в основном всегда встречаются в частном секторе и все чаще в квартирах, то тут уже нужно грамотное распределение нагрузки.

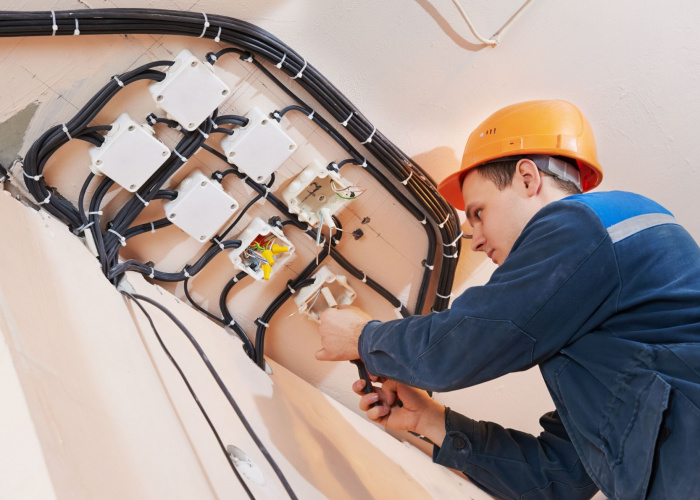

При прокладки кабельных линий очень важно, подписывать кабели и отмечать их в кабельном журнале.

В будущем при подключении электрощита это сильно облегчит работу.

+

Визуальная схема электрощита

+

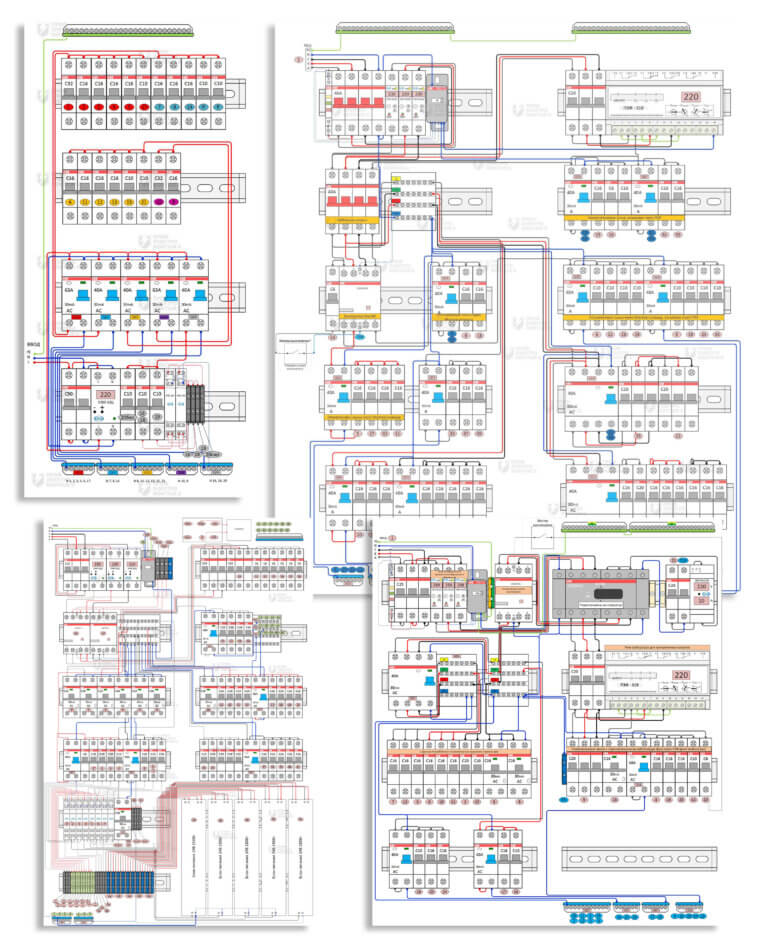

Третьим этапом работы перед сборкой электрощита является разработка уже на основании технического задания (опросного листа) визуальной схемы электрощита, а так же однолинейной схемы (при необходимости).

В визуальной схеме электрощита даже если вы не электрик и не чего не понимаете в этом, будет наглядно видно, какая применяется автоматика, как она расставлена, какого размера будет электрощит.

Это своего рода уже готовая модель щита в 2D по современным меркам, и если сравнивать визуальный проект щита с однолинейной схемой, то в случае однолинейной схемы, если вы не специалист по данной теме, то совершенно не разберетесь какого размера и как будет выглядеть окончательно электрощит.

А в случает с визуальным проектом электрощита, все просто и понятно.

Список материалов, закупка

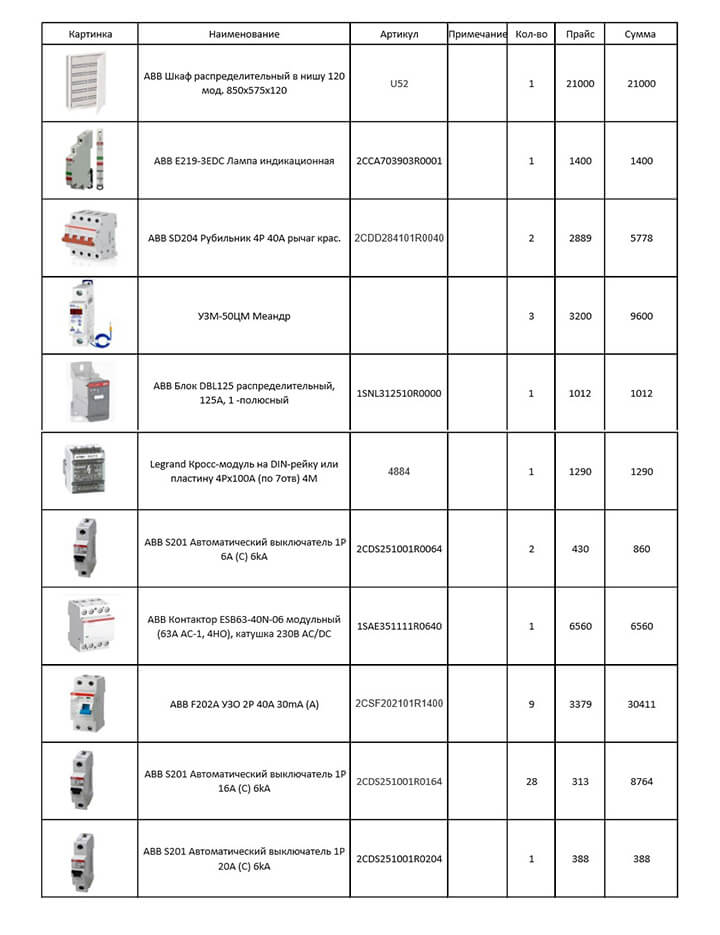

Четвертый этап, составление спецификации необходимого материала для сборки электрощита, где указывается полный перечень с ценами, количеством и артикулами. Мы пошли дальше и помимо всего перечисленного так же есть фотографии всего перечня материалов.
Как показывает практика удобно увидеть, что по списку, не вчитываясь в наименование и артикулы.

По спецификации закупается весь необходимый материал, для сборки щитов, покупая у наших поставщиков мы предоставляем свою наработанную скидку на оборудование и тем самым вы экономите на материале до 25%.

Так же ещё одно преимущество это кратность, товаром продаваемых в магазинах, не везде продаются некоторые категории товаров кратных 1 шт., бывает кратно 5 и 10, а нужна только одна, в нашем случае возможно купить и 1 шт., так как мы специализируемся на сборке щитов и имеем все комплектующие в наличии.

Сборка электрощита для вас будет более выгодной!

+

Сборка электрощита по схеме

+

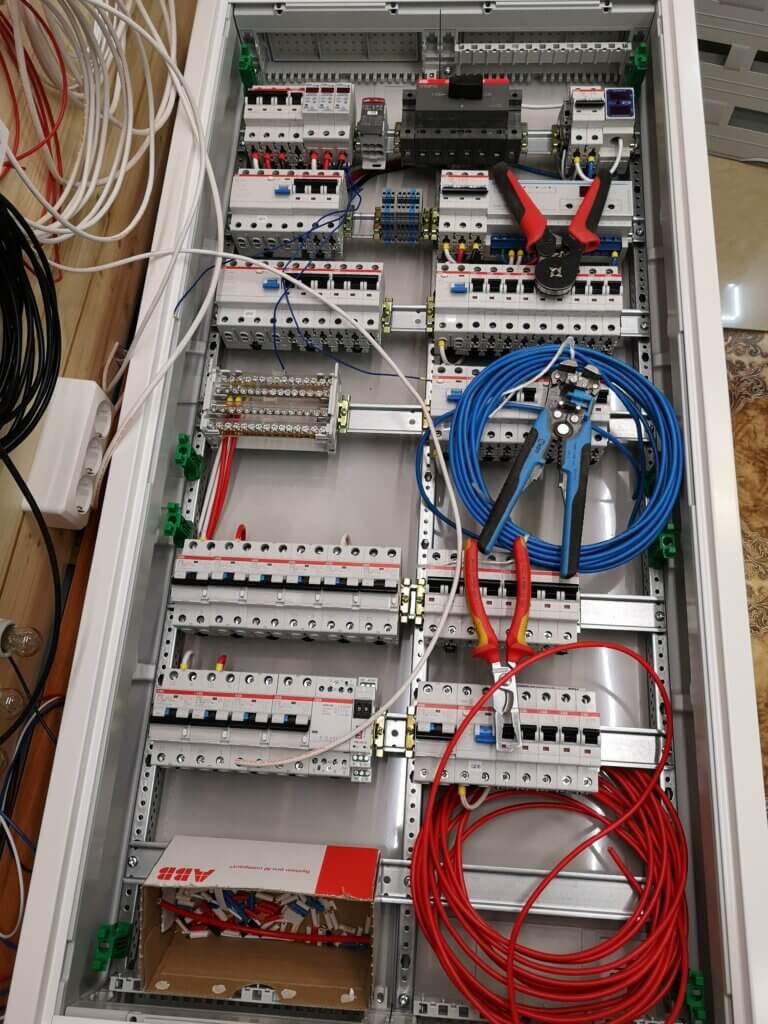

И вот уже мы подобрались к пятому этапу непосредственно сборка электрощита по визуальной схеме, которую мы делали в третьем этапе.

Расставляется все оборудование согласно проекту, если необходимо фиксируем автоматы ограничителями на дин рейках. В зависимости от самого электрощита способы сборки щита могут быть разнообразными, на рабочей поверхности или закрепленным на специальную раму, к которой возможно подойти со всех сторон, аккуратно разложить провода за дин рейками и закрепить их.

Обвязка автоматики при сборке электрощита, как правило, производим мягким проводом ПУГВ (ПВ3). Концы проводом обжимаются наконечниками НШВИ соответствующего сечению провода, и обжимаются специальным инструментом.

Автоматические выключатели, УЗО, нулевые шинки, маркируются в соответствии с проектом. Особенно важно промаркировать УЗО и нулевые шинки, так как это очень важно для подключения электрощита, сами провода в электрощите, маркируются при необходимости и целесообразности тут зависит от множества факторов.

Электрощит может быть собран несколькими способами для подключения отходящих линий. В каждом способе есть свои плюсы и минусы, целесообразность и перебор, если можно так выразиться.
