Зачем нужен электрощит и каким он должен быть?


Электрощит. Что это?

Электрощит представляет собой устройство, основная задача которого распределять приходящую в него электрическую мощность нескольким потребителям. Так в многоквартирном доме главный распределительный щит ВРУ получает мощность от трансформаторной подстанции и распределяет ее по подъездам/этажам, где есть свои распределительные щиты, раздающие электроэнергию по квартирам. В квартире же тоже есть распределительный электрощит, который раздает мощность конечным потребителям: компьютерам, холодильникам, фенам и тп. Именно об этих электрощитах настоящая статья. Щитах, раздающих электрическую мощность конечным потребителям, квартирных, офисных щитах, электрощитах дома или коттеджа.


Какие функции выполняет электрощит и каким образом?

В самом названии "распределительный электрощит" зашиты две его основные функции:

  1. "Распределительный" – распределять электрическую мощность.
  2. "Электрощит" – обеспечивать защиту.

И эти две составляющие тесно взаимосвязаны и должны обеспечивать вам безопасную, надежную и долговечную эксплуатацию ваших фенов, компьютеров и всего прочего электро-.

Безопасную – значит, что в случае нештатной ситуации щит убережет вас от неприятностей, обеспечив должную защиту. Точнее защиты.

Надежную – значит, что он сам не станет причиной нештатной ситуации с электросистемой.

Давайте разберемся какие именно защиты должен обеспечивать современный электрощит.

Вероятно, что кто еще помнить электрощит в квартирах в доме 50-х годов постройки.

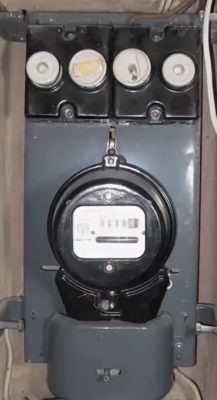

На фото слева похожий щит. Электросчетчик и пробки – плавкие предохранители. Да, это тоже электрощит. Правда старый. И он как и положено распределял мощность по четырем линиям и обеспечивал только одну защиту.

Он защищал электрическую сеть от перегрузки и короткого замыкания.

Например, если вы включаете в одну из четырех линий нагрузки слишком много мощных электроприборов, по электрическому кабелю этой линии будет течь чрезмерно высокий ток, кабель будет перегреваться, изоляция кабеля будет интенсивно изнашиваться и в итоге придет в негодность. Как следствие токи утечки, короткие замыкания и прочие неприятности.

Поэтому плавкий предохранитель в этом электрощите должен расплавиться и разомкнуть электрическую цепь, при величине силы тока, выше которой кабель нагревается до недопустимых температур.

По сути, это одноразовый включатель, обеспечивающий защиту кабельной сети. Он же мгновенно сработает (расплавится) при коротком замыкании в электрической цепи.

Итак защита №3 – защита кабельной сети от перегрузки и токов короткого замыкания

Отсутствие этой защиты в аварийной ситуации приводит к возгоранию электрокабеля и пожару в вашем жилище.

Т.е. в итоге защита №3 нацелена не просто на защиту самого кабеля от ускоренного износа, а на предотвращение пожара и сохранение вашего дорогостоящего имущества.

На этом защитные функции этого древнего электрощита исчерпываются.

 В современных электрощитах за описанную выше защиту отвечают чаще всего автоматические выключатели.

И это уже не одноразовый размыкатель цепи.

Это устройство, отключает линию нагрузки в аварийной ситуации.

При перегрузке, которая нагревает питающий кабель – через определенное время, при кратном превышении силы тока в цепи – через секунды, при токах короткого замыкания почти мгновенно.

После устранения причины, вызвавшей его защитное срабатывание вы его просто включаете, замыкая цепь, и продолжаете ее эксплуатировать.

Сегодня автоматические выключатели – самая распространенная деталь практически любого электрощита, независимо от его назначения.

Реже, реализацию этой защиты поручают другому, более дорогостоящему устройству – АВДТ, которое реализует еще и защиту от токов утечки.

Об этом чуть ниже.


 Еще одна непременная защита (присвою ей №2), которую должен обеспечивать современный электрощит – защита электрооборудования, которое зачастую не имеет собственной защиты от резких колебаний напряжения в электросети

Сегодня реле контроля напряжения, реализующее эту функцию, на мой взгляд – обязательный элемент современного электрощита.

Эти устройства обычно имеют возможность настройки верхнего и нижнего порогов отключения и предоставляют вам индикацию текущих значений напряжения и других параметров и размыкают электрическую сеть при достижении напряжения выставленных пороговых значений.

Через определенное время после нормализации уровня напряжения устройство автоматически замыкает цепь и электроснабжение восстанавливается

Цена этого устройства, а это около 50 долларов, вполне оправдана, учитывая количество дорогостоящих электроприборов в современных квартирах.

Ну и третья, а по важности защита №1 – защита человека от поражения электрическим током

Ее в современных электрощитах обеспечивают устройства защиты от токов утечки, такие как выключатели дифференциального тока (ВДТ), известные также как устройства защитного отключения УЗО, либо более дорогие устройства – АВДТ.

Автоматический выключатель дифференциального тока, называемый чаще дифавтоматом, предоставляет сразу две защиты для линии нагрузки, которая к нему подключена: №3 и №1.

Сама же защита от токов утечки обеспечивается путем отслеживания появления в линии тока утечки. И при его появлении и достижении определенного уровня (чаще всего 15-30мА, как кратковременно безопасной для человека величины) устройство защиты от токов утечки мгновенно размыкает цепь. При этом, если утечка произошла через человека, последний все же получит свою порцию электричества, но кратковременно и с силой, относительно безопасной для здоровья.

Разумеется, это не исчерпывающий перечень защит, которые может обеспечивать современный электрощит. Но это основные и необходимые. И эти защиты гарантированно предоставит любой электрощит, спроектированный и собранный мной.

Что же касается распределения, то современный электрощит делает это как по-старинке, разветвляя сеть на несколько линий, и куда более изощренными способами, используя средства автоматики. Они наделяют электрощит третьей важной функцией – управления электропотребителями. Например, включая/отключая оборудование в нужное время с помощью реле времени. Или включая уличные фонари в вашем дворе по датчику движения не постоянно, а только в темное время суток, используя для этого астрономическое реле. Или же обеспечивая гибкое управление освещением вашего дома. Это только несколько примеров. Фактически же современные электрощиты умеют много чего еще, но об этом в других моих постах.

Здесь перечислены и кратко описаны главные функции, которые выполняет современный электрощит. Подводя итог, можно еще раз их перечислить:

    1. Безопасное распределение электрической мощности, выделенной на ваше жилище, между потребителями.
    2. Обеспечение необходимых и достаточных защит для человека и его имущества от негативного воздействия электрического тока при нештатной ситуации.
    3. Управление работой электропотребителей.


Каким должен быть электрощит?

Ответ довольно очевиден: безопасным, надежным, полезным для заказчика.

В общем понимании, для этого электрощит должен быть:

    1. Всесторонне продуманным, грамотно спроектированным. Для этого, отталкиваясь от потребностей заказчика, делается проект электрощита на нужное количество линий, предусматривая необходимые защиты и автоматику, рассчитываются параметры комплектующих, выбираются сами комплектующие.
    2. Аккуратно, безукоризненно в техническом плане собранным. Важен и эстетический момент. Для этого нужен специализированные инструменты и оборудование, как для сборки, так и для тестирования собранного щита под нагрузкой. Для этого нужны безукоризненные, проверенные временем комплектующие и материалы от надежного производителя.
    3. Аккуратно и надежно смонтированным в месте установки.

И именно такие электрощиты необходимо проектировать и собирать.

Почему?

Потому что то, что сделано – должно работать, обеспечивать защиту и не доставлять проблем.

Потому что это в первую очередь ваша безопасность. По-другому просто нет смысла делать. По опыту доказано, что не стоит экспериментировать с непроверенными брендами автоматики. Одни из них сами чрезмерно нагреваются. Другие попросту могут не сработать и не дать защиту.

Нет смысла устраивать подобную лотерею.

Поэтому только проверенные бренды и от проверенного поставщика.


И еще один момент в заключение.

Хороший электрощит – это такой скромный боец невидимого фронта. Живет он обычно где-то в шкафу и не привлекает к себе особого внимания. Дверку самого щита вы открываете лишь несколько раз в год для периодического тестирования защиты от токов утечки и для отключения/включения отключаемой группы, если она управляется рубильником в щите.

Все. Все остальное время щит не требует вашего внимания, но продолжает выполнять свои функции.

Что же касается защит, то их электрощит отрабатывает именно в нештатных ситуациях, чтобы исключить, либо минимизировать ущерб.

Нештатные ситуации не случаются ежедневно. Но никто от них не застрахован. Она может не случиться ни разу за время эксплуатации электросистемы, а может возникать с определенной регулярностью.

Например, если вы рискуете использовать ненадежное электрооборудование, или в случае, если вы живете в старом жилом фонде, и/или подводящие линии обслуживаются не должным образом.

В любом случае, независимо от оценки риска нештатных ситуаций, ваш электрощит должен быть в полном значении этого слова щитом, ограждающим вас от неприятностей.

×
